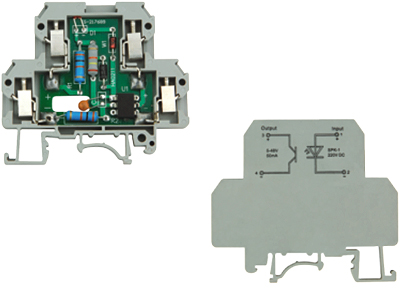

中文版JHK-1光電耦合型接線端子排
| 概述 利用普通接線端子和裝電子器件，實現光電傳輸耦合，使輸入信號與輸出信號在電氣上隔離，同是真有信號指示等功能。 隨著自動化程度的提高，控制回路和現場電路之間的隔離技術日益顯示出重要性。 作為自動控制的核心，控制單元的必須與各傳感器、執(zhí)行器可靠地隔離開，以免干擾，由于光電耦合有以下優(yōu)點，因此在實際中的應用日溢廣泛。 1、信號消耗小，切換頻率高； 2、無機械動作，無觸點抖動，磨報切換壽命長，絕緣電壓高； 3、不怕振動； 4、體積不受位置限制，接線方便。 |
 |
| 技術數據 |
| 參數 型號 | JHK-1 110V(DC) | JHK-1 220V(DC) | JHK-1 110V(AC) |
| 額定輸入電壓 |
110Vdc+10%~-20% |
220Vdc+10%~-20% |
220Vac+10%~-20% |
| 輸入電流 | 3mA | 1.7mA | 1.8mA |
| 輸出電壓 | 5~48Vdc | 5~48Vdc | 5~48Vdc |
| ******輸出電流 | 50mA | 50mA | 50mA |
| 最小輸出電流 | 50mA | 50mA | |
| 最高動作頻率脈沖比1:2 | 20HZ | 20HZ | 20HZ |
| 吸動延遲 | 17.4ms |
20ms | 20ms |
| 返回滯后 | 27.4ms | 20ms | 20ms |
| 負載壓降 | <1.6V | <1.6V | <1.6V |
| 附件 |
| 檔板 | JHK-G | JHK-G | JHK-G |
| 標記號 |
ZB3 |
ZB3 |
ZB3 |
