ENJH(TB)-1503
| 概述 絕緣件采用阻燃聚碳酸酯， 導電片組合螺釘壓接條形結構，額定工作電壓600V，導線連接截面 0.75～25mm2 ，平板螺釘孔安裝，特別適用于平板要求的控制設備電器中 使用。 |
 |
| 技術參數 |

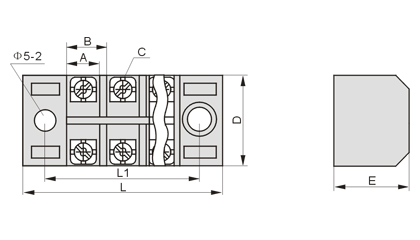

| 型號規格 | 電壓電流 | 接線位數 | 尺寸 | ||||||
| L | L1 | A | B | C | D | E | |||
| TB-1503 | 600V 15A |
3 | 46 | 35.5 | 7.5 | 9 | M3 | 22 | 17 |
| TB-1504 | 4 | 55 | 43.5 | 7.5 | 9 | M3 | 22 | 17 | |
| TB-1506 | 6 | 73 | 63 | 7.5 | 9 | M3 | 22 | 17 | |
| TB-1512 | 12 | 127 | 115 | 7.5 | 9 | M3 | 22 | 17 | |
| TB-2503 | 600V 25A |
3 | 50 | 44.5 | 10.5 | 12 | M4 | 30 | 20 |
| TB-2504 | 4 | 62.5 | 57 | 10.5 | 12 | M4 | 30 | 20 | |
| TB-2506 | 6 | 91 | 81.5 | 10.5 | 12 | M4 | 30 | 20 | |
| TB-2512 | 12 | 163 | 153 | 10.5 | 12 | M4 | 30 | 20 | |
| TB-3503 | 600V 35A |
3 | 50 | 40 | 10.5 | 12 | M4 | 30 | 20 |
| TB-3504 | 4 | 62.5 | 57 | 10.5 | 12 | M4 | 30 | 20 | |
| TB-3506 | 6 | 91 | 81.5 | 10.5 | 12 | M4 | 30 | 20 | |
| TB-3512 | 12 | 163 | 153 | 10.5 | 12 | M4 | 30 | 20 | |
| TB-4503 | 600V 45A |
3 | 10 | 60.5 | 15 | 15 | M5 | 38 | 23.5 |
| TB-4504 | 4 | 86 | 75.5 | 15 | 15 | M5 | 38 | 23.5 | |
| TB-4506 | 6 | 120.5 | 110 | 15 | 15 | M5 | 38 | 23.5 | |
| TB-603 | 600V 60A |
3 | 70.5 | 65.5 | 15.5 | 15.5 | M6 | 38 | 31 |
| TB-604 | 4 | 93.5 | 82.5 | 15.5 | 15.5 | M6 | 38 | 31 | |
| TB-606 | 6 | 129 | 118 | 15.5 | 15.5 | M6 | 38 | 31 | |
| TB(C)-1003 | 600V 100A |
3 | 86.5 | 75.5 | 22 | 22 | M6 | 43.5 | 35 |
| TB(C)-1004 | 4 | 108 | 96 | 22 | 22 | M6 | 4.35 | 35 | |
| TB(C)-1006 | 6 | 153 | 140 | 22 | 22 | 43.5 | 35 | ||
