ENJHUK系列通用接線端子
|
概述 JHUK 系列組合端子排采用框式螺釘接線結構，設計符合 IEC60947-1、 GB14048等標準，產品用于交流50Hz (60Hz)，額定電壓660V、直流440V以下電路額定截面為0.75～150mm2的連接導線，也適用于未經過特殊加工或壓接管狀端頭的圓銅導線連接之用。 特點 1、安裝結構設計合理、通用性強，G( )型和TH( )型導軌上都能使用，50mm2以上采用加固附件安裝。 2、體積小、規格全、可連接導線截面大，導電性好，50mm2以下采用銅制壓線框與銅制緊固螺釘，50mm2以上采用鋼制壓線框與鋼螺釘及銅制導流板，擰緊力矩大同時具有自鎖功能。 3、組合功能強，使導體的連接變得更加簡單。 |
|

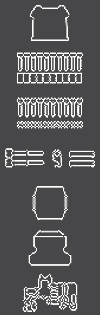

(1) 端板：厚度1.5mm2 灰色 (2) 中心聯接條10，可任意分割2位3位 (3) 帶絕緣墊塊橋接件：10位；可分；需墊入 (4) 兩端子開關橋：全套，需在兩 端子之間加入板端 (5) 隔片：用于聯接件間的電氣隔離用 (6) 分組隔板：厚1.5mm (7) 通用終端固定件 |
|
